Зональная гидроакустическая станция (ЗГАС) «Манжетка»
ЗГАС «Манжетка» предназначена для автоматического обнаружения типовых подводных нарушителей в ближней и средней зонах подводной противодиверсионной обороны (ППДО) в активном режиме в реальном масштабе времени, определения координат и параметров движения обнаруженных объектов, выдачи извещения о проникновении сигналом «Тревога», а также, целеуказания средствам поражения.
В связи с тем, что решена задача гидроакустической совместимости возможно формирование зон защиты с применением нескольких гидролокационных станций с единым постом наблюдения.
1.Быстро развертываемый – исполнение «БР» (удаление выносной части (ВЧ) от аппаратуры поста наблюдения (АПН) — 100…200 м). Не требует при развертывании ВЧ проведения специальных мероприятий по подготовке и (или) строительству обеспечивающей инфраструктуры. Состав комплекта — до двух гидролокационных станций (ГЛС);
2.Стационарный – исполнение «С» (удаление ВЧ от АПН до 5 км, оптоволоконная линия связи и электропитания). Состав комплекта — до двух ГЛС.
Состав ЗГАС «Манжетка» — исполнение «БР»:

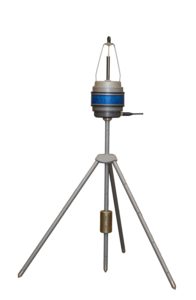

выносная часть (ВЧ) представляющая собой активную цифровую гидролокационную станцию (ГЛС) кругового обзора осуществляющую первичную обработку и определение КПДЦ обнаруженных подводных объектов, передачу результатов обработки по кабельной линии связи и электропитания (КЛСЭ) на АПН и прием команд управления поступающих с АРМ оператора;
аппаратура поста наблюдения (АПН) представляющая собой АРМ оператора, являющийся программно-аппаратным комплексом обеспечивающим управление работой ЗГАС, осуществляющей контроль ее технического состояния, прием, отображение и документирование результатов ее работы;
КЛСЭ состоящая из специального комбинированного (питающего и информационного) кабеля длиной 100…200 м обеспечивающего подачу электропитания на ВЧ ЗГАС и информационный обмен ВЧ ЗГАС с АПН, а также системы электропитания и передачи данных;
ЗИП и ЭД.
Состав ЗГАС «Манжетка» — исполнение «C»:
выносная часть (ВЧ) представляющая собой активную цифровую гидролокационную станцию (ГЛС) кругового обзора осуществляющую первичную обработку и определение КПДЦ обнаруженных подводных объектов, передачу результатов обработки по КЛСЭ на АПН и прием команд управления поступающих с АРМ оператора;
аппаратура поста наблюдения (АПН) представляющая собой АРМ оператора, являющийся программно-аппаратным комплексом обеспечивающим управление работой ЗГАС, осуществляющей контроль ее технического состояния, прием, отображение и документирование результатов ее работы;
кабельная линия связи и электропитания (КЛСЭ) состоящая из специального комбинированного (питающего и информационного) оптоволоконного кабеля длиной до 3000 м обеспечивающего подачу электропитания на ВЧ ЗГАС и информационный обмен ВЧ ЗГАС с АПН,
системы электропитания и передачи данных;
ЗИП и ЭД
Оборудование ЗГАС «Манжетка» может обеспечивать автоматическое обнаружение типовых подводных нарушителей, отличающихся величиной Rэ в пределах зон обнаружения одиночных ГЛС с вероятностью правильного обнаружения не менее 0,9 при вероятности ложных тревог не более 1∙10-6 в стандартных гидроакустических условиях на следующих дальностях:
по одиночному пловцу в снаряжении с закрытой схемой дыхания без средств движения (на ластах) обладающему отражательной способностью эквивалентной Rэ = 0,2 м не менее 450 м;
по одиночному пловцу в снаряжении с закрытой схемой дыхания на подводных средствах движения обладающему отражательной способностью эквивалентной Rэ = 0,5 м не менее 550 м;
по одиночному АНПА либо ТНПА обладающему отражательной способностью эквивалентной Rэ = 0,6 м не менее 650 м.
